T型偏置器与隔直器
2021-11-04 15:47:01 点击：
射频通道隔直_T型偏置器和隔直器
T型偏置器本质上是一个交叉频率非常低的双工器；
直流阻断器具有低至音频和直流频率高通滤波器的截止频率。
T型偏置器和直流阻断器是低频滤波器，它们的作用是只允许某些需要的信号和功率通过，同时阻断其他不相关的信号，从而限制整个射频/微波电路的性能影响。
DC Block 是无源同轴组件。字面意思是隔直器的作用是防止直流信号流向射频信号，以提高一些极低频或宽带系统的信噪比和动态范围。它还可以用于在测试过程中隔离和阻挡低频，例如直流和音频。重量。此外，DC 块还可用于抑制信号源调制泄漏和消除接地环路。
直流阻断器的更传统应用是使用通电的射频传输线或“热”导体。但是，DC块也可用于将电路与地、直流和音频信号隔离，以防止电流从电路节点流入地或在电路节点与地之间产生电压。此类应用的具体场景可以是将电压注入并联场效应晶体管 (FET) 的源极，该源极的地是设备的接地外壳或固定夹具。

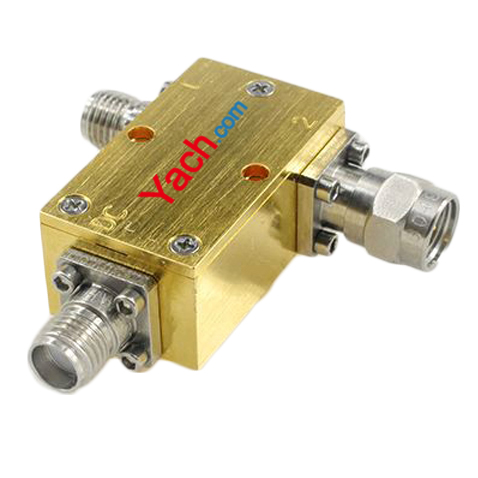

T型偏置器（Bias Tee），也是一种无源同轴元件，主要用于需要向射频电路注入直流电流或电压的应用。其名称中的“T”表示3个端口的组合形状通常为T形。
T型偏置器工作原理：允许直流电流和/或电压通过射频器件，同时阻断同一线路上的射频微波信号。这种设计的目的是在不影响通过主传输路径的射频信号的情况下，将直流电流注入射频电路。从手机放大器到测试测量设备，T型偏置器的应用范围很广。例如，当某晶体管或放大电路需要注入直流信号，而电路性能可能会受到电源线上的信号和射频分量的影响时，可以外接一个T型偏置器来限制这种负面影响。再比如，当功率探头的供电端口和射频信号端口是同一个端口时，还需要一个T型偏置器。 T型偏置器中有一种脉冲T型偏置器，它可以最大限度地减少放大器所需的电流、电压、脉冲的失真，以及需要间歇性信号偏置和电源的设备。.
Bias Tee和DC Block两者有一定的共性：当射频/微波电路中传输射频/微波信号的同轴或微带信号路径需要同时传输直流信号时，需要同时连接。进入T型偏置器和DC块。另一种情况是射频传输线中某个节点的直流电源或偏置电压/电流需要同时使用T型偏置器和隔直器，因为该节点后的下游传输可能会造成损坏整条线。结果。
T型偏置器本质上是一个交叉频率非常低的双工器；
直流阻断器具有低至音频和直流频率高通滤波器的截止频率。
T型偏置器和直流阻断器是低频滤波器，它们的作用是只允许某些需要的信号和功率通过，同时阻断其他不相关的信号，从而限制整个射频/微波电路的性能影响。
DC Block 是无源同轴组件。字面意思是隔直器的作用是防止直流信号流向射频信号，以提高一些极低频或宽带系统的信噪比和动态范围。它还可以用于在测试过程中隔离和阻挡低频，例如直流和音频。重量。此外，DC 块还可用于抑制信号源调制泄漏和消除接地环路。
直流阻断器的更传统应用是使用通电的射频传输线或“热”导体。但是，DC块也可用于将电路与地、直流和音频信号隔离，以防止电流从电路节点流入地或在电路节点与地之间产生电压。此类应用的具体场景可以是将电压注入并联场效应晶体管 (FET) 的源极，该源极的地是设备的接地外壳或固定夹具。
T型偏置器（Bias Tee），也是一种无源同轴元件，主要用于需要向射频电路注入直流电流或电压的应用。其名称中的“T”表示3个端口的组合形状通常为T形。
T型偏置器工作原理：允许直流电流和/或电压通过射频器件，同时阻断同一线路上的射频微波信号。这种设计的目的是在不影响通过主传输路径的射频信号的情况下，将直流电流注入射频电路。从手机放大器到测试测量设备，T型偏置器的应用范围很广。例如，当某晶体管或放大电路需要注入直流信号，而电路性能可能会受到电源线上的信号和射频分量的影响时，可以外接一个T型偏置器来限制这种负面影响。再比如，当功率探头的供电端口和射频信号端口是同一个端口时，还需要一个T型偏置器。 T型偏置器中有一种脉冲T型偏置器，它可以最大限度地减少放大器所需的电流、电压、脉冲的失真，以及需要间歇性信号偏置和电源的设备。.
Bias Tee和DC Block两者有一定的共性：当射频/微波电路中传输射频/微波信号的同轴或微带信号路径需要同时传输直流信号时，需要同时连接。进入T型偏置器和DC块。另一种情况是射频传输线中某个节点的直流电源或偏置电压/电流需要同时使用T型偏置器和隔直器，因为该节点后的下游传输可能会造成损坏整条线。结果。
