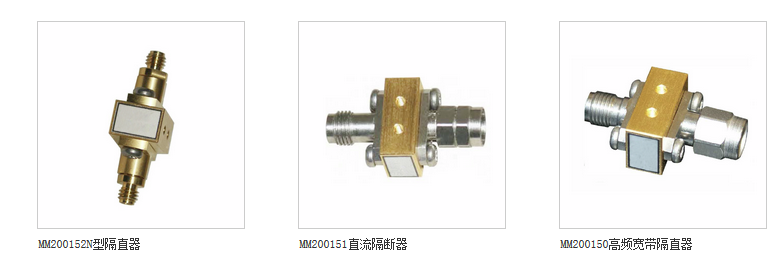

隔直器又称隔直接头或者隔直模块，事实上就是一种隔直电路。

　　隔直电路的原理：

　　试问直流和交流的界限何在？1Hz 是交流，0.1Hz 是交流……无穷小的频率仍然是交流！无穷小频率的交流跟直流怎么区分？所谓隔直电路的本质是截止频率比较低的高通滤波器，如此而已！那么高通滤波器的结构是什么样的？最简单的 RC 高通滤波器也是一个电容串联一个电阻，哪有一个电容就能工作的高通滤波器？也许某些隔直电路看起来只有一个电容，那是因为电容后面的负载本身有一定的输入等效电阻。如果后面是运放的高阻输入端，仅仅用一个电容就是错误的设计了。这种电路，不仅无法隔直，而且运放的输入偏置电流在电容上逐渐积分，最终会导致电容两端积累过高的电压致使运放输入电压超出正常的共模输入范围。

　　基本指标的检测方法 ：

　　1． 端口驻波比：先校准网分，校准时，分别设置起止频率、扫频点、输出功率（一般为10dBm），设置完毕后按提示用open/closed/BB三种校准件开始校准。校准完毕后，BB头不取，按marker键，查看校准情况，一般小于1.02就算合格。测PA输入端口时，模块需通电测试，输出接大功率的负载。测输出端口时，模块不需要通电，输入端口接2W或5W的小负载。一般情况下，PA的端口驻波比要求＜1.3就算合格。

　　2． 最大输出功率：测试前，需校线。校线顺序为先校信号源再校频谱仪的线或先校频谱仪

　　再校信号源的线，两种方法都可以。现以现校信号源为例来说明。首先按隔直器、隔离器、同轴电缆的顺序将此接入到信号源上， 注意隔离器有方向性。再把电缆的另一头通过N型转接头与频谱仪相接。开始设置仪表，以DCS的上行PA为例，将信号源、频谱仪的频率设置为1733MHz（起止频率为1710~1755MHz，中心频率为1732.5MHz，但实际设置为1733MHz即可）。信号源的校准功率和输出功率以及频谱仪的校准功率都设置为0dBm，开信号。调节频谱仪的显示，读取数值。例如频谱仪显示为-0.56dBm。关信号，然后将信号源的校准功率设置为-0.56dBm，输出功率依然设置为0dBm，再开信号，观察频谱仪的数值，应为0dBm，否则未校成功。开始校准频谱仪，首先按隔直器、同轴电缆、衰减器、同轴电缆的顺序将此接入到频谱仪上，注意衰减器有方向性。同轴电缆的另一头用SMA转接头与信号源上的电缆相连。信号源输出功率设置为0dBm，开信号。调节频谱仪的显示，读取数值。
